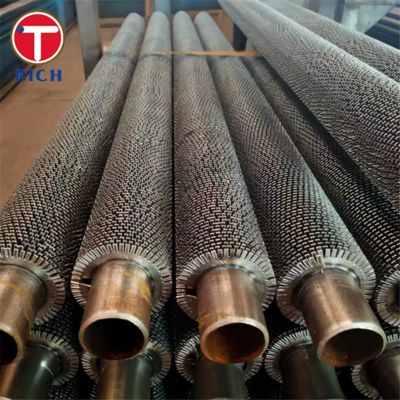

Tubo com aleta helicoidal Tubo com aleta espiral soldado continuamente para trocador de calor

Material

Os tubos com aletas helicoidais são elementos de transferência de calor especializados, compostos por um tubo base e aletas espirais contínuas soldadas helicoidalmente ao longo da superfície externa do tubo. Eles são tipicamente feitos de aço carbono, aço inoxidável ou aço liga, dependendo dos requisitos térmicos e de corrosão. As aletas são mecanicamente unidas ou soldadas continuamente ao tubo base para garantir excelente condutividade térmica e durabilidade.

Especificações

• Material do Tubo Base: Aço carbono, aço inoxidável ou aço liga

• Material da Aleta: Aço carbono, aço inoxidável ou alumínio

• Diâmetro Externo: 19mm – 63.5mm

• Altura da Aleta: 6mm – 25mm

• Espessura da Aleta: 0.8mm – 3.0mm

• Passo da Aleta: 2.5mm – 10mm

• Comprimento do Tubo: Até 12 metros (personalizável)

• Método de Soldagem: Soldagem por resistência de alta frequência ou soldagem contínua

Principais Características

• Alta resistência mecânica e eficiência superior de transferência de calor

• Excelente ligação entre a aleta e o tubo base, garantindo baixa resistência de contato

• Resistente à corrosão, oxidação e estresse térmico em altas temperaturas

• Passo, altura e materiais das aletas personalizáveis para atender a aplicações específicas de trocadores de calor

• Longa vida útil e custos de manutenção reduzidos

Nossas Vantagens

Da perspectiva de um fabricante profissional, abordamos as principais preocupações técnicas dos clientes industriais:

• Controle de Retidão e Tolerância: Os tubos são fabricados sob rigoroso controle de retidão (≤1mm/m) e tolerância de diâmetro dentro de ±0.3mm, garantindo um ajuste perfeito e fácil montagem em sistemas de trocadores de calor.

• Qualidade de Soldagem Uniforme: A soldagem automática contínua garante uma fixação consistente das aletas e um desempenho uniforme de transferência de calor ao longo de todo o comprimento do tubo.

• Rastreabilidade do Material e Garantia de Qualidade: Cada lote de material é rastreável e está em conformidade com as normas ASTM, EN ou GB. Todas as soldas são 100% inspecionadas visualmente e dimensionalmente.

• Otimização do Desempenho Térmico: O controle preciso da geometria das aletas garante uma relação ideal de área de superfície, maximizando a eficiência da troca de calor e reduzindo a resistência térmica.

• Personalização e Serviço OEM: Projetos personalizados e combinações de ligas para atender aos requisitos de pressão, temperatura e resistência à corrosão dos clientes.

Composição Química

Propriedades Mecânicas

Normas

• ASTM: A179, A192, A213, A210

• EN: EN 10216-2, EN 10217-7

• GB: GB/T 20420, GB/T 5310

• JIS: JIS G3461, JIS G3462

• GOST: GOST 550-75

Campos de Aplicação

Os tubos com aletas helicoidais são amplamente utilizados em indústrias que exigem troca de calor de alta eficiência sob condições térmicas exigentes.

Principais Indústrias:

• Geração de energia

• Petroquímica

• Refino de petróleo e gás

• Sistemas HVAC

• Engenharia marítima e offshore

Aplicações Específicas:

• Economizadores em caldeiras

• Pré-aquecedores de ar e unidades de recuperação de calor residual

• Condensadores e evaporadores em trocadores de calor

• Resfriadores e aquecedores de gás em refinarias

• Trocadores de calor resfriados a ar para indústrias de processo
