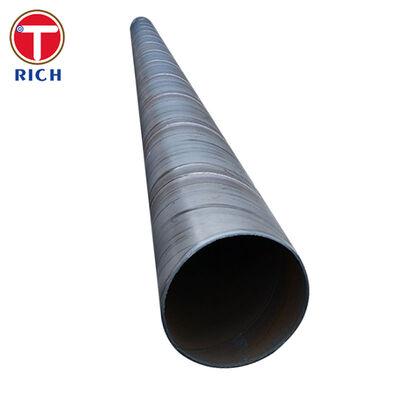

Tubo de revestimento de aço ASTM A1097 Carbono, soldado por fusão elétrica para fins mecânicos

Tubo de revestimento de aço ASTM A1097 (carbono) ️ Soldado por fusão elétrica (arco) para serviço mecânico

Materiais

A ASTM A1097/A1097M é umatubos de revestimento de aço carbono de grande diâmetroFabricado pelaprocesso de soldadura por fusão elétrica (arco)comde costura reta ou espiralÉ construído a partir de placas de carbono/HSLA ou materiais de bobina solúveis permitidos pela norma (por exemplo, ASTM A515/A516/A572/A36/A1011/A1018), selecionados para corresponder à resistência do projeto, solúbilidade,e requisitos de serviço.

Especificações

• Padrão / Tipo:ASTM A1097/A1097M ¢ Tubo de revestimento de aço carbono, EFW (arco) soldado

• Faixa de tamanho: NPS 10 e superior(diâmetro exterior, conforme especificado pelo comprador)

• Espessura da parede: ≥ 0,200 polegadas (5,1 mm)(podem ser fornecidas outras dimensões se estiverem conformes)

• Fabricação:EFW (arco) soldado; as costuras sãoarticulações dos traseiroscomSoldas de penetração conjunta completas(longitudinal ou helicoidal)

• Duração:Como especificado na encomenda,± 1/2 polegada (± 13 mm)tolerância

• Opções de terminação: Fibras e tecidos de fibras sintéticas(A1097 apoiado)

  • Ângulo de derivação: 30° +5° / -0°

• Controles dimensionais/geométricos (por A1097):

  • Peso: por comprimentonão mais de 5%Peso teórico

  • OD (circunferencial):≤ ± 1%de DO especificadoou ≤ ± 3/4 polegadas (19 mm) de circunferência(o que for menor)

  • Escuridão:≤ 1%variação num único plano

  • Direcção: desvio máximo00,1% do comprimento do tubo

  • Espessura:≥ 87,5%de valor nominal em qualquer ponto;≤ 112,5%A menos que o comprador aprouve

• Ensaios de qualidade típicos (A1097):UmEnsaio de tensão de soldadura de secção reduzidapor lote de300 metros(ou fração) para cada diâmetro/espessura

• Opcional (baseado em projetos):Inspecção de soldagem UT/RT, mapeamento dimensional, testemunho de terceiros, revestimentos protetores (FBE / 3LPE / epoxi / envoltório de betume), protetores de convexação, limpeza de ID/OD.

Características fundamentais

• Fabricados especificamente para revestimento ou revestimentoem obras sem trincheiras e subterrâneas (perfuramento, túnel, trincheira aberta).

• Projeto de soldadura de penetração total EFWSuporta um desempenho mecânico robusto e uma integridade da articulação confiável.

• Capacidade de grande diâmetro (NPS 10+)com redondeza/direita controlada para facilitar o levantamento, alinhamento e instalação.

• Soluções de múltiplos fins(juntura simples/convexa/interligada) para corresponder às exigências de solda ou de engate em campo.

Nossas Vantagens

1) A soldadura resistirá durante o arranque/retirada?
A ASTM A1097 exige uma construção de EFW comSoldas de penetração conjunta completase aborda a qualificação do procedimento de solda (AWS D1.1 ou código aceito pelo comprador), proporcionando uma base sólida para cargas de instalação exigentes.

2) Como controlar a redondeza e a rectitude para que o tubo não se ligue?
A1097 define limites geométricos claros paraVariação, redondeza e retidão do OD É fundamental para uma inserção suave e uma redução do atrito na perfuração/tunneling.

3) Pode fornecer extremidades que se adequem às necessidades de solda ou de entrelaçamento do nosso local?
Sim, permite-sesimples,embebido, ouextremidades de articulações entrelaçadas, incluindo os requisitos definidos para o ângulo de dobra.

4) O que dizer dos danos e corrosão causados pelo revestimento durante o solo duro ou agressivo?
Fornecemos opções de revestimento escolhidas para a abrasividade do solo e método de instalação.A orientação da indústria salienta que o desempenho do revestimento/revestimento depende da selecção e dos parâmetros de instalação do revestimento, por isso combinamos sistemas (FBE/3LPE/epoxi), etc.) às condições de travessia e ao plano de manuseamento.

5) Quais as provas de inspecção que recebemos?
Nós apoiamosdocumentação de ensaio de moinho, testes mecânicos de solda baseados em lotes, conforme referido no ponto A1097, e planos opcionais de TDN (UT/RT), quando o projeto exigir uma garantia reforçada da integridade da costura.

Composição química

Propriedades mecânicas

Normas aplicáveis

ASTM

• ASTM A1097/A1097M- Tubo de revestimento de aço, de carbono, soldado por fusão elétrica (arco) (NPS 10 e superior)

• Relacionado (alternativas de projeto): ASTM A139 (tubo EFW), ASTM A252 (pilares/casing de tubos), ASTM A671/A672 (tubo EFW de placa fotovoltaica)

O que fazer?

• EN 10219 (processos estruturais ocos soldados a frio)

• EN 10217-1 (tubos de aço soldados para efeitos de pressão)

• EN ISO 3183 (tubo de conduta) ?? quando for solicitada a equivalência entre tubos/tubo de conduta

GOST

• GOST 20295 (tubos de aço soldados para tubulações de tronco)

• GOST 10704 / GOST 10705 (tubos de aço soldados elétricamente)

JIS

• JIS G3452 (tubos de aço carbono para tubulação ordinária)

• JIS G3454 (tubos de aço carbono para serviço sob pressão)

• JIS G3444 (seções ocas estruturais)

GB

• GB/T 9711 (tubo de linha)

• GB/T 3091 (tubo de aço soldado para distribuição de líquidos a baixa pressão)

• GB/T 13793 (tubo de aço soldado longitudinalmente)

Áreas de aplicação

Geral:Construção sem trincheiras, proteção subterrânea de serviços públicos, mangas estruturais/mecânicas e suporte de instalação quando um tubo transportador necessitar de proteção mecânica.

Típico “onde é “utilizado” nesses campos

• Perfuração subterrânea horizontal / HDD:revestimento para proteger as linhas de transporte e estabilizar as passagens

• Construção de túneis / abertura de tubos / perfuração por auge:tubos de revestimento como elemento de engate ou concha protetora

• Passagens de trincheiras abertas:Equipamento de proteção para os corredores rodoviários/ferroviários/de utilidade pública

• Projetos mecânicos:Armazéns de parede pesada, proteção estrutural, embalagens fabricadas para os quais são necessárias grandes juntas de solda OD e robustas
