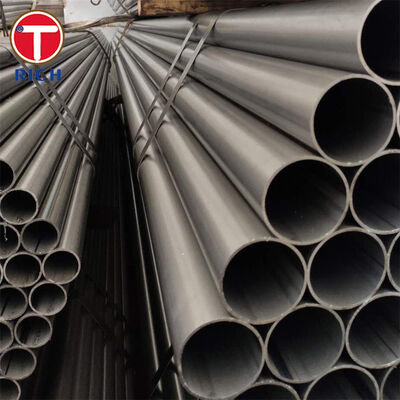

Tubo de Aço Soldado por Resistência Elétrica Longitudinal GB/T 13793 em 10#, 15#, 20#, Q235B e Q345B

O tubo de aço soldado por resistência elétrica longitudinal (ERW) GB/T 13793 é um tubo de aço carbono soldado com costura reta para uso estrutural e transporte geral de fluidos. A norma abrange tubos de aço soldados eletricamente longitudinais com diâmetro externo de até 711 mm, e é comumente selecionado quando os compradores necessitam de controle dimensional estável, produção eficiente e uma ampla gama de materiais, desde aços de baixa liga como 10#/15#/20# até graus estruturais como Q235B e Q345B. GB/T 13793-2016 é a norma de produto GB atual para esta categoria de tubos.

Especificações

Principais Características

1. Construção ERW com costura reta para circularidade eficiente e consistência dimensional. HF-ERW é amplamente reconhecido por menor aporte de calor, alta produtividade e boa precisão dimensional em comparação com muitas outras rotas de tubos soldados.
2. Ampla janela de resistência, desde grau estrutural leve até grau estrutural de maior carga.
   • Q235B: limite de escoamento a partir de 235 MPa para espessura ≤16 mm, com resistência à tração 370-500 MPa.
   • Q345B: limite de escoamento a partir de 345 MPa para espessura ≤16 mm, com resistência à tração 470-630 MPa.
3. Bom comportamento de fabricação nos graus de baixo carbono.
   • 10#: C 0,07-0,13%, boa conformabilidade e soldabilidade.
   • 15#: C 0,12-0,18%, boa soldabilidade com resistência ligeiramente maior que 10#.
   • 20#: C 0,17-0,23%, resistência e tenacidade equilibradas, comumente usado para peças mecânicas e serviço de tubos de média carga.
4. Utilizável tanto para aplicações estruturais quanto para aplicações gerais de fluidos de baixa pressão. GB/T 13793 abrange explicitamente usos estruturais e também pode ser usado para tubos soldados de transporte geral de fluidos.

Nossas Vantagens

1) Como controlamos a confiabilidade da costura de solda ERW?

Para compradores profissionais, a costura de solda é sempre a primeira preocupação. Defeitos na costura ERW, como falta de fusão ou trincas em gancho, podem reduzir a confiabilidade de pressão ou estrutural, razão pela qual o controle de qualidade prático deve focar na integridade da costura. Nossa vantagem é que tratamos a qualidade da costura como um item de controle separado: monitoramento online da solda, inspeção dimensional na zona da costura e NDT/verificação hidrostática opcional de acordo com os requisitos do projeto. Fontes da indústria identificam consistentemente a avaliação da integridade da costura, o teste hidrostático e a inspeção de detecção de trincas como os controles chave para a qualidade do tubo ERW.

2) Como reduzimos os problemas de instalação causados por variação dimensional?

Os compradores se preocupam com o encaixe, especialmente para estruturas fabricadas, luvas e montagens gerais de tubulação. A tolerância dimensional afeta diretamente a precisão da instalação, a eficiência da soldagem e a usinagem subsequente. Nossa vantagem é o controle de conformação estável no diâmetro externo, espessura, ovalidade e retilinidade, com registros de inspeção baseados em pedidos e certificados da usina vinculados a cada lote. A orientação da indústria sobre a seleção de tolerâncias ERW enfatiza que a precisão dimensional é uma das principais razões pelas quais os engenheiros escolhem produtos ERW.

3) Como evitamos o risco de substituição de grau entre 10#/15#/20#/Q235B/Q345B?

Outra questão comum de aquisição é receber um tubo que atende aos requisitos de tamanho, mas não à classe de química ou resistência pretendida. Nossa vantagem é a rastreabilidade de grau a grau, desde a fita ou bobina bruta até o tubo acabado, com a norma do material correspondente à família do aço: GB/T 699 para 10#/15#/20#, GB/T 700 para Q235B e a prática de mercado/legado GB/T 1591 para Q345B. Isso é especialmente importante porque o Q345B é amplamente conhecido no mercado, enquanto o sistema mais novo GB/T 1591 usa Q355B como rota de substituição atual em muitas aplicações estruturais.

Padrões de Execução

Campo de Aplicação

Foco do produto: tubos de aço soldados para colunas de estruturas de aço de construção e membros de contraventamento. Esta é uma aplicação prática para tubos ERW longitudinais Q235B e Q345B onde a retilinidade controlada, a qualidade confiável da costura de solda e a consistência dimensional estável são mais importantes do que ligas premium. O próprio GB/T 13793 destina-se expressamente a aplicações mecânicas e estruturais de construção.
Composição Química

Nota de referência:

os valores mecânicos abaixo são valores de referência de grau das normas de material associadas, não uma garantia única e abrangente para todos os tamanhos de tubo; a aceitação real do tubo deve seguir a ordem de compra, a faixa de tamanho e as disposições de teste do GB/T 13793.Grau

Propriedades Mecânicas

Nota de referência:

os valores mecânicos abaixo são valores de referência de grau das normas de material associadas, não uma garantia única e abrangente para todos os tamanhos de tubo; a aceitação real do tubo deve seguir a ordem de compra, a faixa de tamanho e as disposições de teste do GB/T 13793.Grau
