| MOQ: | 1 toneladas |
| preço: | 800-1000 USD/Tons |
| Embalagem padrão: | Em fardos ou em caixas de madeira. |
| Período de entrega: | 20-30 dias após produtos |
| método de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidade de abastecimento: | 60.000 toneladas/toneladas por ano |
![]()

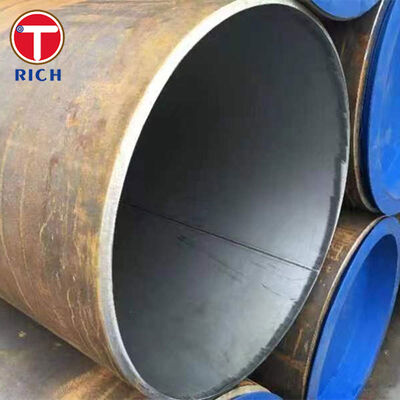

GB 28883 tubos de aço compostos sem costura são tubos de aço bimetálico sem costura com pressão projetados para caldeiras, recipientes sob pressão e tubulações sob pressão onde o tubo deve combinarresistência mecânica do metal comumcomresistência à corrosão do revestimento metálicoA norma define o tubo como uma estrutura composta feita de diferentes tipos de aço interno e externo,com ordenação baseada em classe externa + classe interna e espessura da parede mostrada como camada de base + camada de revestimentoO âmbito de aplicação da norma abrange dimensões, tolerâncias, requisitos técnicos, ensaios, inspecções, marcações, embalagens e certificados de qualidade para serviços sob pressão.
| Ponto | Especificações |
|---|---|
| Materiais | Tubo de aço inoxidável composto: camada de base de aço carbono/liga + camada de revestimento de aço inoxidável, duplex de aço inoxidável ou de liga resistente à corrosão |
| Padrão | GB 28883 / GB/T 28883, Tubos de aço compostos sem costura para pressão |
| Graus de base comuns | 10, 20G, 20MnG, 16Mn, 15MoG, 12CrMoG, 15CrMoG, 12Cr1MoVG |
| Graus comuns de revestimento | 07Cr19Ni10, 022Cr19Ni10, 022Cr17Ni12Mo2, 022Cr22Ni5Mo3N, NS1402, NS3102 |
| Diâmetro externo | 10 ‰ 426 mm |
| Espessura da parede | 2 ̊60 mm |
| Espessura da camada de base | 50%~90% da espessura nominal da parede |
| Espessura da camada de revestimento | 10%~50% da espessura nominal da parede |
| Duração | Padrão de 4 000 ‰ 12 000 mm; personalizado de 1 ‰ 12 m disponível mediante acordo |
| Tolerância de comprimento fixo | +20 / 0 mm |
| Tolerância OD, laminada a quente/extrudada | ≤ 80 mm: ±0,40 mm; > 80 ̊325 mm: ±0,75%D ou ±1%D, consoante a espessura da parede; > 325 mm: ±1%D |
| Tolerância OD, laminado a frio / puxado | ≤ 80 mm: ±0,30 mm; > 80 ̊219 mm: ±0,75%D; > 219 ̊325 mm: ±0,75%D ou ±1%D; > 325 mm: ±1%D |
| Tolerância de espessura da parede | laminados a quente: +12,5% / -10%; desenhados a frio: S≤3 mm ±0,30 mm, S>3 mm ±10% |
| Direcção | S≤15 mm: ≤1,5 mm/m; 15 |
| Direita de todo o comprimento | Para o diâmetro nominal ≥ 127 mm: ≤ 0,1% do comprimento do tubo |
| Condição da superfície | Outros, de matérias têxteis, de uso doméstico |
| Tratamento térmico | Fornecido em condições de tratamento térmico; processo de tratamento térmico registado no certificado de qualidade |
| Teste de pressão | Ensaio hidrostático em cada tubo; pressão máxima de ensaio de 20 MPa; tempo de retenção ≥ 10 s; não é permitido vazamento |
| Preocupação do comprador | A nossa solução |
|---|---|
| Falha de ligação ou delaminação durante a dobra, aplanamento ou serviço sob pressão | Controlamos a interface base/revestimento e apoiamos os testes de resistência ao cisalhamento.≥ 210 MPa, ou≥ 260 MPaQuando especificado pelo comprador, a inspecção de aplanamento não pode verificar delaminamento ou rachaduras visíveis. |
| Segurança sob pressão e risco de fugas | Cada tubo pode ser fornecido com ensaio hidrostático de acordo com a norma GB 28883, com pressão máxima de ensaio até20 MPa, tempo de espera≥ 10 sO ensaio de corrente de redemoinho pode ser utilizado como alternativa acordada para tubos de compostos de fusão metalúrgica. |
| Resistência à corrosão da camada de revestimento | Os tipos de revestimento inoxidável, inoxidável duplex ou de liga resistente à corrosão estão disponíveis. A camada de revestimento pode ser testada para corrosão intergranular de acordo comGB/T 4334-2008 Método E, ajudando a confirmar a adequação ao contacto com fluidos corrosivos. |
| Sistema padrão | Norma relacionada | Breve descrição |
|---|---|---|
| GB | O número de unidades de produção deve ser igual ou superior a: | Tubos de aço compostos sem costura para pressão; principal norma aplicável |
| GB | GB/T 17395 | Dimensões, forma, peso e desvios admissíveis dos tubos de aço sem costura |
| GB | GB/T 5777 | Método de ensaio por ultra-som para tubos de aço sem costura |
| GB | GB/T 4334 | Ensaio de corrosão intergranular para revestimento de aço inoxidável |
| ASTM | ASTM A213 / A789 / A790, por acordo técnico | Utilizado como referência quando os compradores exigem uma comparação de tubos de pressão inoxidáveis ou duplex; não um equivalente direto de tubos compósitos um para um |
| O que fazer? | Série EN 10216 por acordo técnico | Tubos de aço sem costura para efeitos de pressão; utilizados como tubos de pressão de referência para projetos europeus |
| JIS | JIS G3458 / JIS G3463, por acordo | Tubos de aço ligado e de aço inoxidável para serviço de referência de trocadores de pressão ou de calor |
| GOST | GOST 9941 / normas relacionadas de tubos de pressão, por acordo | Referência do tubo de aço resistente à corrosão sem costura para a documentação do mercado da CEI |
Aplicação: tubo de evaporação de caldeira de calor residual para gás de processo químico que contenha enxofre.
Esta aplicação requer uma camada de base resistente à pressão para o serviço da caldeira e uma camada de revestimento resistente à corrosão no lado do contato com o fluido para reduzir o risco de corrosão de meios de processo agressivos.
A tabela seguinte enumera cinco casos comuns:Classificações de metais comunsOs valores são frações de massa, em %.
| Grau | C | Sim | - Não | Cr | Mo. | V | P Max | S Max |
|---|---|---|---|---|---|---|---|---|
| 20G | 0.17 ¢ 0.23 | 0.17 ¢ 0.37 | 0.35.0.65 | - Não. | - Não. | - Não. | 0.025 | 0.015 |
| 20MnG | 0.17 ¢ 0.23 | 0.17 ¢ 0.37 | 0.70 ¢1.00 | - Não. | - Não. | - Não. | 0.025 | 0.015 |
| 16Mn | 0.12-0.20 | 0.20-0.60 | 1.20 ¢1.60 | - Não. | - Não. | - Não. | 0.025 | 0.015 |
| 15MoG | 0.12-0.20 | 0.17 ¢ 0.37 | 0.40-0.80 | - Não. | 0.250.35 | - Não. | 0.025 | 0.015 |
| 15CrMoG | 0.12-0.18 | 0.17 ¢ 0.37 | 0.40-0.70 | 0.80 ¢1.10 | 0.40-0.55 | - Não. | 0.025 | 0.015 |
| Grau | Resistência à tração Rm, MPa | Força de rendimento ReL / Rp, MPa Min | Elongamento A longitudinal, % min | Elongamento A transversal, % min | Energia de impacto KV2 longitudinal, J min | Energia de impacto KV2 Transversal, J Min |
|---|---|---|---|---|---|---|
| 20G | 410 ¢550 | 245 | 24 | 22 | 40 | 27 |
| 20MnG | 415 ¢560 | 240 | 22 | 20 | 40 | 27 |
| 16Mn | 490 ¢ 670 | 320 | 21 | 19 | 40 | 27 |
| 15MoG | 450 ¢ 600 | 270 | 22 | 20 | 40 | 27 |
| 15CrMoG | 440 ¢ 640 | 295 | 21 | 19 | 40 | 27 |
![]()
![]()
![]()
![]()
![]()
![]()
A: Fabricante, também pode fazer comércio.
R: Em geral, são 10-15 dias se as mercadorias estiverem em estoque, ou são 30-40 dias se as mercadorias não estiverem em estoque, dependendo da quantidade.
R: Sim, poderíamos oferecer a amostra gratuitamente, mas precisamos pagar o custo do frete.
A: Pagamento <= 2000USD, 100% antecipadamente. Pagamento>= 2000USD, 30% T/T antecipadamente, saldo antes do envio.
Se você tiver outra pergunta, pls sinta-se à vontade para entrar em contato comigo.
