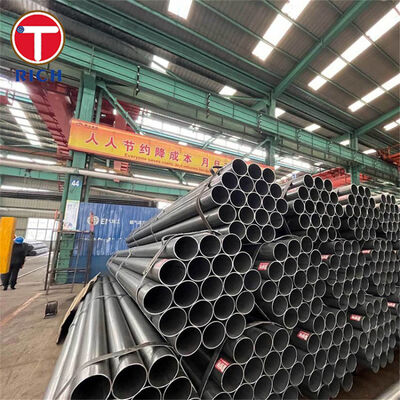

GB/T 33156 Tubos de aço soldados de precisão a frio para fontes de gás

GB/T 33156 Tubos de aço soldados de precisão a frio são concebidos para a fabricação de cilindros de pressão de molas de gás.Os tubos são fabricados a partir de cavidades soldadas por resistência elétrica seguidas de desenho a frio ou laminação a frio, proporcionando contrastidade, concentricidade melhorada e uma superfície interna lisa.

A precisão dimensional e a qualidade da superfície interna são particularmente importantes porque o tubo funciona normalmente diretamente com o pistão, o guia, o elemento de vedação e a câmara de azoto pressurizado.A geometria estável do tubo ajuda a reduzir o desgaste do selo, vazamento de gás, variação de atrito e força de extensão inconsistente.

O GB/T 33156-2016 é a atual norma chinesa de produtos dedicada a tubos soldados de precisão para molas de gás.Um projeto nacional de revisão está atualmente a consolidar a GB/T 33156-2016 e a GB/T 31315-2014 numa norma mais ampla para tubos estruturais soldados de precisão tirados a frio ou laminados a frio.

Especificações

Diâmetro interno controlado

O diâmetro interno pode ser controlado como a dimensão ordenada primária.

Para os tamanhos seleccionados, as tolerâncias ID podem ser controladas num intervalo aproximado de ±0,03 ∼0,05 mm, dependendo da espessura da parede, da relação de redução e das condições de tratamento térmico.

Superfície interna de trabalho lisa

O desenho a frio de precisão reduz a irregularidade da linha de solda e melhora a superfície interna em comparação com tubos ERW comuns.4 μm disponível para aplicações em garrafas de molas de gás.

Uma abertura mais suave ajuda:

• Reduzir a abrasão dinâmica das vedações;
• Estabilizar o atrito de separação;
• Limitar a pontuação interna;
• Melhorar a retenção de gás durante ciclos de compressão repetidos.

Melhoria da concentração

O desenho a frio através de uma matriz e sobre um mandril corrige simultaneamente o diâmetro exterior, o diâmetro interno e a distribuição da parede.Isto fornece uma concentricidade mais consistente do que tubos mecânicos padrão como soldados.

A concentricidade melhorada ajuda a manter uma distância uniforme entre o conjunto do pistão e o furo do cilindro.

Zona de solda consistente

A soldagem ERW original é trabalhada a frio juntamente com o corpo do tubo.o recozimento ou a normalização reduz a diferença entre a área de solda e o material de origem.

A integridade da solda pode ser verificada por ensaios de corrente de redemoinho, ensaios de aplanamento e inspeção de secção destrutiva.

Condição mecânica previsível

O tubo pode ser fornecido em diferentes condições de entrega:

Nossas Vantagens Técnicas

1A qualidade do furo é controlada como uma superfície funcional

O comprador de uma mola de gás não está apenas a comprar um tubo de aço; o forro interno torna-se parte do sistema de vedação e deslizamento.marcas de desenho e rugosidade inconsistente.

O nosso plano de inspecção pode, por conseguinte, incluir:

• medição da rugosidade interna;
• inspecção visual do buraco;
• inspecção endoscópica de tamanhos seleccionados;
• Verificação da identificação do gabarito ou do gabarito de ar;
• controlo das marcas de desenho longitudinais;
• inspecção de limpeza após o corte.

Isto reduz o risco de desgaste prematuro da vedação e de atrito de funcionamento instável.

2A capacidade dimensional é confirmada pelo tamanho real do tubo.

Um único valor de tolerância não é tecnicamente válido para todas as combinações de diâmetro e espessura de parede.Tubos de pequeno diâmetro e baixas relações diâmetro-parede respondem de forma diferente durante o desenho a frio e tratamento térmico.

Antes da produção, as dimensões encomendadas são revistas para:

• Relação OD/espessura da parede;
• Tolerância de identificação exigida;
• encolhimento por tratamento térmico;
• Direcção após corte;
• Concentricidade alcançável;
• quantidade de mecanização necessária.

O relatório de inspecção pode incluir registos de DTO, ID, espessura da parede, ovalação e retidão, em vez de informar apenas o tamanho nominal do tubo.

3Os riscos de solda e de retenção de pressão são abordados separadamente.

A conformidade dimensional por si só não confirma que o tubo soldado seja adequado para um cilindro de molas de gás pressurizado.

Um plano de qualidade adequado pode combinar:

• Ensaios de corrente de redemoinho do comprimento total do tubo;
• Ensaios de aplanamento ou de expansão por deriva;
• Exame da macro-soldagem;
• Ensaios de tração;
• Ensaios hidrostáticos ou pneumáticos de fugas, quando especificados;
• A rastreabilidade da bobina de aço até ao lote de produção acabado.

Isto separa os riscos relacionados com a superfície, as dimensões e a integridade da solda, em vez de depender de uma inspecção final.

Normas de execução

Balde de molas de gás com regulação de altura de cadeira de escritório

O tubo é utilizado como cilindro de pressão exterior de uma mola de gás de regulação de altura instalada numa coluna de elevador de cadeira de escritório.

Neste componente, o tubo deve:

• Contêm nitrogénio sob pressão;
• Fornecer uma superfície de deslizamento lisa para o conjunto do pistão e da vedação;
• manter um diâmetro interno constante ao longo da tração de trabalho;
• Resistir à expansão permanente sob pressão de funcionamento;
• permanecerem retos após o corte, o acabamento e a montagem;
• suportar ciclos repetidos de regulação de altura sem fugas.
