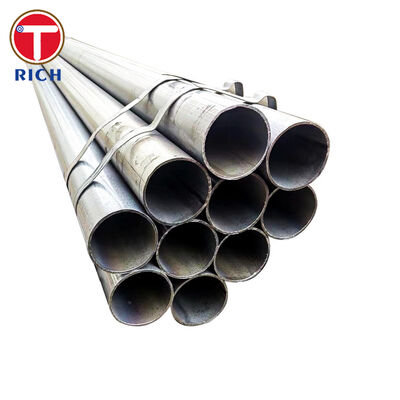

Tubo de aço soldado por resistência elétrica ASTM A135 para transporte de fluidos

O tubo de aço soldado por resistência elétrica ASTM A135 é fabricado a partir de aço carbono laminado plano usando resistência elétrica de alta frequência ou soldagem por indução elétrica sem adição de metal de adição. Destina-se ao transporte de água, gás, vapor, ar comprimido e outros líquidos compatíveis em sistemas de tubulação industriais e comerciais.

A especificação ASTM A135/A135M contém dois tipos de materiais: Grau A e Grau B. O Grau A fornece maior adequação para operações de flexão, enrolamento e flangeamento, enquanto o Grau B fornece maior rendimento mínimo e resistência à tração. As costuras de solda grau B devem ser tratadas termicamente ou processadas para que nenhuma martensita não temperada permaneça na área de solda.

ASTM A135 geralmente cobre tubos de NPS 2 a NPS 30 com espessuras nominais médias de parede de até 12,70 mm. Ele também cobre tubos de parede leve selecionados de NPS 3/4 a NPS 5. Dimensões fora do padrão podem ser fornecidas quando todos os outros requisitos de especificação forem atendidos.

Especificações

A disponibilidade do tamanho real deve ser confirmada em relação ao cronograma de tubulação selecionado, rota de fabricação, acabamento final e quantidade do projeto.

Principais características

Integridade de solda ERW controlada

A costura longitudinal é formada por resistência elétrica ou aquecimento e pressão por indução elétrica sem adição de metal de adição. Isso produz uma zona de solda estreita e contínua e suporta uma produção consistente de alto volume.

Para ASTM A135 Grau B, a região da solda deve ser tratada termicamente ou processada de outra forma para que nenhuma martensita não revenida permaneça. Este requisito reduz o risco de uma estrutura de solda localmente dura e quebradiça.

Níveis de força definidos

ASTM A135 Grau A tem uma resistência ao escoamento mínima de 205 MPa e resistência à tração mínima de 330 MPa. O grau B aumenta esses valores mínimos para 240 MPa e 415 MPa, respectivamente.

Adequação para Fabricação

O grau A é o grau ASTM A135 especificamente identificado como adequado para flangeamento e flexão. A seleção da classe deve, portanto, considerar não apenas a pressão operacional, mas também o processo de fabricação necessário. O Grau B não deve ser automaticamente substituído quando for necessária flexão severa ou formação de flange.

Verificação de vazamento de pressão

Cada comprimento de produção pode ser submetido ao teste hidrostático exigido pela norma. Para determinados tamanhos do Anexo 10, um teste elétrico não destrutivo pode ser aceito como alternativa quando permitido pela especificação e acordado pelo comprador.

Quando o teste hidrostático for substituído por um método NDE aprovado, a rota de inspeção e a marcação do produto deverão ser indicadas claramente na documentação de compra.

Compatibilidade Dimensional

Os diâmetros externos e as espessuras de parede programadas são normalmente selecionados de acordo com as dimensões do tubo ASME B36.10M. Isso permite compatibilidade com conexões, acoplamentos, ranhuras, suportes e válvulas padrão projetados para sistemas de tubulação NPS.

Nossas vantagens técnicas

1. Condição verificada da costura de solda para grau B

Uma preocupação frequente na aquisição é se o tubo Grau B foi meramente fornecido na condição de soldado, sem controle adequado da zona afetada pelo calor.

Nosso roteiro de produção registra os parâmetros de tratamento das soldas por lote de produção. O material de grau B é processado para evitar que a martensita não temperada permaneça na região da solda. Mediante solicitação, os registros de apoio podem incluir configurações de tratamento de solda, verificação metalográfica, mapeamento de dureza e resultados de EQM.

2. Status rastreável do teste de pressão

Os compradores geralmente recebem cotações que indicam “testado” sem especificar se o tubo foi testado hidrostaticamente ou examinado usando um método elétrico alternativo.

Cada cotação e certificado de usina pode identificar:

• O método de inspeção usado

• A pressão de teste aplicável ou procedimento NDE

• A data do teste e o lote de produção

• Se o teste hidrostático foi substituído por uma alternativa aprovada

• Qualquer marcação “NH” exigida ou equivalente de status de teste

Isso evita ambiguidade durante a revisão de documentos, inspeção no local e aceitação final.

3. Revisão de classificação e fabricação antes da produção

O grau B tem maior resistência, mas não é automaticamente a escolha correta para cada conjunto de tubulação fabricado. ASTM A135 identifica especificamente o Grau A como adequado para flangeamento e flexão.

Antes da produção, o pedido pode ser revisado em relação a:

• Meio operacional necessário

• Pressão e temperatura de projeto

• Requisitos de rosqueamento, canal, dobra ou flangeamento

• Revestimento de superfície necessário

• Acessórios aplicáveis ​​e sistema de união

• Rota de aceitação hidrostática ou NDE

Esta revisão reduz o risco de adquirir um grau de maior resistência que seja inadequado para a operação de conformação pretendida.

Padrões de Execução

Padrões equivalentes não devem ser tratados como automaticamente intercambiáveis. A qualidade do material, a química, a resistência, as dimensões, os testes, o revestimento e a certificação devem ser revisados ​​antes da substituição.

Aplicação Específica: Tubulação Ramal de Aspersores de Incêndio

Uma aplicação específica é um tubo ERW preto Cronograma 10 ASTM A135 Grau B usado como ramal em um sistema de sprinklers contra incêndio de tubo úmido.

Nesta aplicação, o tubo distribui água pressurizada da rede transversal para os aspersores individuais. O Grau B fornece uma resistência ao escoamento mínima de 240 MPa e uma resistência à tração mínima de 415 MPa, enquanto a parede mais leve do Schedule 10 pode reduzir o peso do tubo instalado em comparação com configurações mais pesadas do Schedule 40.

O projeto final do sistema ainda deve estar em conformidade com o código de incêndio aplicável, cálculo hidráulico, requisitos de listagem, sistema de acoplamento, tolerância à corrosão e aprovação da autoridade local. A conformidade do material ASTM por si só não estabelece a aprovação do sistema.

Composição Química

A própria ASTM A135 contém apenas Grau A e Grau B. As linhas adicionais abaixo são graus de referência de aquisição frequentemente comparados em projetos internacionais de tubulações de fluidos. Eles não devem ser certificados ou marcados como ASTM A135, a menos que atendam de forma independente a todos os requisitos da ASTM A135.

Os valores máximos são mostrados salvo indicação em contrário.

ASTM A53 Tipo E Graus A e B podem restringir adicionalmente cobre, níquel, cromo, molibdênio e vanádio quando esses elementos são adicionados intencionalmente ou presentes como elementos residuais.

Propriedades Mecânicas

Os valores a seguir são requisitos mínimos à temperatura ambiente, a menos que seja mostrada uma faixa.

O alongamento ASTM A135 para amostras de tiras de parede mais finas é calculado a partir da espessura de parede especificada, em vez de ser representado por uma porcentagem universal. O alongamento relatado deve, portanto, identificar a orientação da amostra, o tipo de amostra, o comprimento de referência e a espessura real da parede.

Inspeção e Teste

Um plano de inspeção ASTM A135 completo pode incluir:
