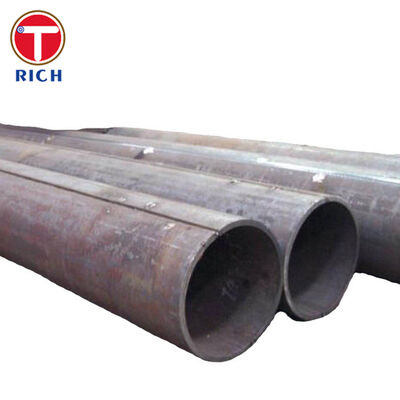

Tubo de aço soldado por fusão elétrica ASTM A672 para serviço de alta pressão

O tubo de aço soldado por fusão elétrica ASTM A672 é fabricado a partir de chapa de aço com qualidade de vaso de pressão usando um processo de soldagem por fusão elétrica com metal de adição. Ele foi projetado principalmente para serviços de alta pressão em temperaturas moderadas, onde são necessários grandes diâmetros externos, propriedades mecânicas controladas e integridade verificada da solda.

ASTM A672/A672M usa um sistema de designação de Grau e Classe. O Grau identifica a especificação da placa do vaso de pressão usada na fabricação do tubo, enquanto a Classe define a condição do tratamento térmico do tubo e se são necessários exames radiográficos e testes de pressão. Os materiais comuns incluem classes de chapa de aço carbono ASTM A515 e classes de chapa de aço carbono de grão fino ASTM A516.

A especificação cobre nominalmente tubos soldados por fusão elétrica com diâmetro externo de 400 mm e maiores e espessuras de parede de até 75 mm. Outras dimensões podem ser fabricadas quando todos os requisitos ASTM A672 aplicáveis ​​forem atendidos.

Especificações

Principais características

Controle de notas e turmas

ASTM A672 não define o produto apenas pela resistência do material. Cada tubo é pedido usando um tipo de material junto com uma classe de fabricação.

Por exemplo:

• O Grau B60 é fabricado a partir de placa de vaso de pressão ASTM A515 Grau 60.

• O grau B65 é fabricado a partir de placa ASTM A515 grau 65.

• O grau B70 é fabricado a partir de placa ASTM A515 grau 70.

• O grau C60 é fabricado a partir de placa de vaso de pressão de grão fino ASTM A516 grau 60.

• O grau C65 é fabricado a partir de placa de vaso de pressão de grão fino ASTM A516 grau 65.

• O grau C70 é fabricado a partir de placa de vaso de pressão de grão fino ASTM A516 grau 70.

Este sistema permite que a resistência do material, o tratamento térmico, o exame de solda e o teste de pressão sejam especificados separadamente de acordo com as condições de serviço.

Integridade de solda controlada

O tubo ASTM A672 é produzido por soldagem por fusão elétrica com metal de adição. A qualidade da solda pode ser verificada por exame radiográfico dependendo da classe solicitada.

As classes que terminam em 1 ou 2, como as classes 11, 12, 21, 22, 31 e 32, incorporam os requisitos de exame radiográfico especificados pela ASTM A672.

Isto é particularmente importante para tubulações de pressão de grande diâmetro porque a solda longitudinal se torna uma seção crítica do tubo para retenção de pressão.

Condições definidas de tratamento térmico

ASTM A672 fornece classes específicas para diferentes condições térmicas:

A classe apropriada deve ser selecionada de acordo com o grau da placa de base, temperatura de serviço, código de projeto e propriedades mecânicas exigidas.

Verificação Mecânica

Os testes de produção incluem testes de tração de lotes de tubos acabados e testes de curvatura de solda guiada transversalmente. O teste verifica as propriedades mecânicas do tubo e a integridade e ductilidade da junta soldada.

A análise química também é controlada para a placa do vaso de pressão e para o metal de solda depositado, conforme exigido pela especificação aplicável.

Nossas vantagens

1. Controle claro de grau e classe ASTM A672

Um problema frequente de aquisição de tubos ASTM A672 é especificar apenas o grau e omitir a classe. A Classe afeta diretamente o tratamento térmico, exame radiográfico e testes hidrostáticos.

Fabricamos e documentamos o produto de acordo com a designação completa solicitada no pedido de compra, tais como:

ASTM A672 B60 Classe 12

ASTM A672 C60 Classe 22

ASTM A672 C65 Classe 22

ASTM A672 C70 Classe 32

O Grau, Classe, número de aquecimento da placa, procedimento de soldagem, condição de tratamento térmico e registros de inspeção podem, portanto, ser rastreados na documentação de fabricação.

2. Rastreabilidade da Placa do Vaso de Pressão

ASTM A672 exige placa de qualidade para vaso de pressão em vez de placa de aço estrutural comum.

Os materiais da placa podem ser controlados de acordo com a especificação de placa ASTM designada, incluindo ASTM A515/A515M, ASTM A516/A516M, ASTM A537/A537M e outros materiais permitidos pela ASTM A672.

Os certificados de materiais podem identificar:

• Especificação e grau da placa

• Número de calor

• Análise química

• Propriedades mecânicas

• Espessura da placa

• Condição de tratamento térmico

• Lote de fabricação de tubos

Isto proporciona rastreabilidade entre a placa do recipiente de pressão de entrada e o tubo EFW acabado.

3. Exame de solda e configuração de teste de pressão

Diferentes projetos exigem diferentes níveis de inspeção de solda e verificação de pressão. A ASTM A672 permite que esses requisitos sejam definidos através da designação de classe, em vez de aplicar a mesma configuração de inspeção a cada tubo.

Por exemplo:

Isso permite que o escopo da inspeção corresponda com precisão ao projeto do sistema de pressão e às especificações do projeto.

Padrões de Execução

As normas EN, JIS, GOST e GB listadas acima são referências de aquisição para produtos de pressão ou tubos soldados relacionados e não devem ser consideradas materiais equivalentes diretos à ASTM A672. A substituição de materiais deve ser aprovada de acordo com o código de projeto de engenharia e as especificações do projeto.

Aplicativo

Tubo principal de distribuição de vapor

O tubo de aço soldado por fusão elétrica ASTM A672 pode ser usado como um coletor principal de distribuição de vapor de grande diâmetro em caldeiras industriais e sistemas utilitários de processo.

Para esta aplicação, o tubo transporta vapor pressurizado entre o sistema de geração de vapor e o equipamento de processo a jusante. O grau do material, a espessura da parede, o tratamento térmico, o exame de solda e o teste de pressão devem ser selecionados de acordo com a temperatura de projeto, a pressão de projeto e o código de tubulação aplicável.

Composição Química

A tabela a seguir mostra os requisitos representativos de análise térmica para cinco classes ASTM A672 comumente especificadas. Os graus ASTM A672 derivam seus requisitos químicos da especificação correspondente da placa do vaso de pressão.

Os valores são percentagens em peso. Os limites de carbono mostrados abaixo baseiam-se na espessura da placa que não excede 25 mm, salvo indicação em contrário.

Propriedades Mecânicas
